莫小看帆布分层输送带弯带故障 不利因素影响颇多

若是在使用帆布分层输送带的时候，发现输送带出现弯带现象的话，那还是比较麻烦的了，因为弯带就会影响到物品的运输，从而耽搁到工作效率，所以我们希望大家若是遇到帆布分层输送带发生弯带现象的话，能够快速的去解决，不要拖延，否则帆布分层输送带弯带这一现象就会变得越来越严重。

帆布分层输送带直线度超标产生带身弯曲，产生弯曲的原因有设备的原因，也有操作上的原因，而正确分析原因的产生很重要。当弯曲产生时，首先应检查平板硫化机的三个夹持器是否成一条直线。特别是尼龙芯和E芯二次冷定伸，如果硫化时一次拉伸和二次冷定伸的夹持角度不是90度时，往往会造成帆布分层输送带弯带。所以操作工人在拉伸时角度不正，或夹持器有一边松一边紧的情况，也有可能造成弯带。此外，带坯左右厚度误差过大，一边厚一边薄，厚的一边硫化时经压缩会比薄的一边略长，每板积累下来，则会造成带坯厚的一边唱，而薄的一边短，因而造成弯曲，在生带硫化时，如果放入模框中不正，放偏了，也有可能造成帆布分层输送带弯带。

帆布分层输送带弯带的解决方法：

1、成型工序尽量将帆布有布边的并条错开使用，左右并条要松紧一致，生带不能不能一边薄一边厚：

2、硫化时生带要方正模框，不能放偏；

3、经常检查帆布分层输送带前、中、后三个夹持器运行角度，和夹持的左右油压是否一致，是否有一边松一边紧现象；

4、定期调整平板，减小左右误差。

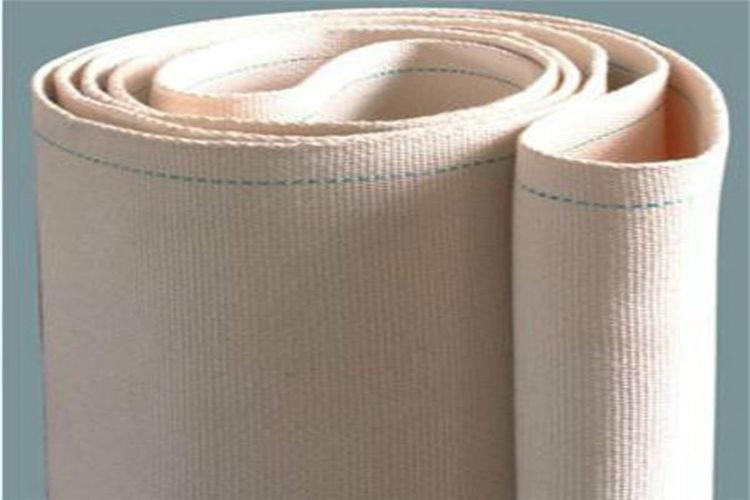

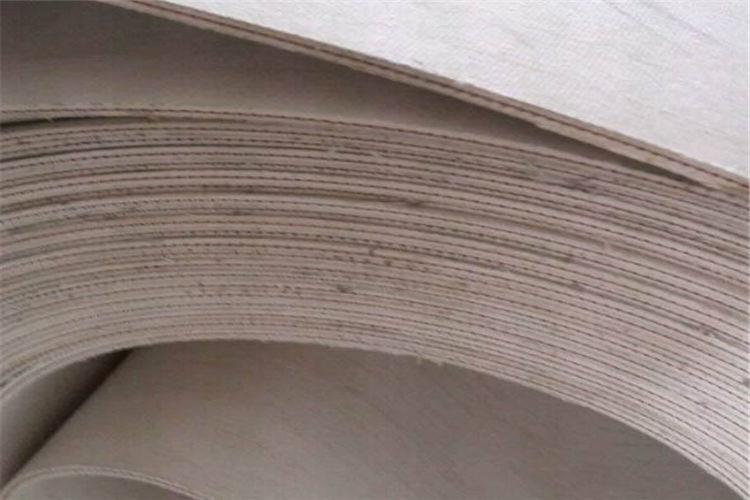

帆布分层输送带结构经向和纬向均采用棉纤维纺织而成，延伸率较低，粘着性好，高温条件下变形较小，适合距离较短，输送物量较小的场合使用、其抗拉体采用经向混纺颖维与纬向的棉纤维交织而成，性能优于棉输送带、特别是带体更薄、更轻、抗冲击性能大大改善，适用于短距离、载量中等条件下输送物料。

以上就是我们为大家分享的全部内容了，相信您在看完这篇文章之后对于帆布分层输送带弯带的解决方法有了更加深刻的了解；如果您还有什么不清楚的地方，可以拨打我们的电话，我们的工作人员将会为您一一进行解答。
